ผลิตภัณฑ์ : เครื่องเจาะบัสบาร์ทองแดงแบบซีเอ็นซีรุ่น：HQ600-SPหน้าที่หลัก: ตัด, เจ
สรุป: HQ600-SP เป็นเครื่องเจาะบัสบาร์ CNC (การกำหนดค่า HQ600-S-7P/8P ช่วงการทำงานสูงสุด 15 × 200 mm แรงที่กำหนด 600 kN ความแม่นยำที่ประกาศ ±0.2มม.) เครื่องนี้ใช้แปรรูปบัสบาร์ทองแดงและอะลูมิเนียมสำหรับตู้สวิตช์บอร์ด หม้อแปลง และระบบจ่ายไฟ เหมาะกับโรงงานผลิตตู้ไฟ โรงงานอุปกรณ์ไฟฟ้า และไลน์ประกอบบัสบาร์ที่ต้องการความสม่ำเสมอของชิ้นงาน
เงื่อนไข: แปรรูปบัสบาร์ทองแดงและอะลูมิเนียมบน HQ600-SP (การกำหนดค่า HQ600-S-7P/8P) ค่าที่ประกาศ: ความหนาสูงสุด 15 ความกว้างสูงสุด 200 เกณฑ์เปรียบเทียบ: เทียบกับรุ่นขนาดเล็กกว่าในซีรีส์เดียวกัน ซึ่งเป็นตัวกำหนดขีดจำกัดวัสดุที่เครื่องรับได้ ในตารางข้อมูลของหน้านี้ ค่าเดียวกันประกาศไว้สองการกำหนดค่า: HQ600-S-7P/8P ที่ 15 × 200 มม และ HQ400-S-7P/8P ที่ 12 × 160 มม
เงื่อนไข: เจาะหรือดัดที่ระยะชักเต็มของ HQ600-SP (การกำหนดค่า HQ600-S-7P/8P) ค่าที่ประกาศ: แรงที่กำหนด 600 kN เกณฑ์เปรียบเทียบ: ใช้แรงที่กำหนดเป็นเกณฑ์ โดยชุดแม่พิมพ์และระยะชักถูกออกแบบให้รักษาแรงนี้ตลอดรอบการทำงาน ในตารางข้อมูลของหน้านี้ ค่าเดียวกันประกาศไว้สองการกำหนดค่า: HQ600-S-7P/8P ที่ 600 kN และ HQ400-S-7P/8P ที่ 400 kN
เงื่อนไข: วัดความคลาดเคลื่อนในช่วงเคลื่อนที่ 500 มม. ของ HQ600-SP (การกำหนดค่า HQ600-S-7P/8P) ค่าที่ประกาศ: ±0.2มม. เกณฑ์เปรียบเทียบ: ใช้ความแม่นยำการกำหนดตำแหน่งเป็นเกณฑ์ โดยค่าคลาดเคลื่อนรวมค่าระยะเผื่อการจับยึดและช่องว่างแม่พิมพ์
เงื่อนไข: เจาะรูตามแบบตู้ไฟบน HQ600-SP (การกำหนดค่า HQ600-S-7P/8P) ค่าที่ประกาศ: เส้นผ่านศูนย์กลางเจาะ Φ4.3-35มม. เกณฑ์เปรียบเทียบ: เทียบกับการเจาะด้วยแม่พิมพ์เดี่ยว ชุดหลายสถานีทำได้หลายขนาดในครั้งเดียว
เงื่อนไข: ติดตั้ง HQ600-SP (การกำหนดค่า HQ600-S-7P/8P) ในโรงผลิต ค่าที่ประกาศ: ขนาดเครื่อง 10500×2900×1800มม. เกณฑ์เปรียบเทียบ: เทียบกับรุ่นใหญ่กว่าในซีรีส์เดียวกัน ค่าเหล่านี้กำหนดพื้นที่วางเครื่องและการขนส่ง
ผลิตภัณฑ์ : เครื่องเจาะบัสบาร์ทองแดงแบบซีเอ็นซี
รุ่น：HQ600-SP
หน้าที่หลัก:

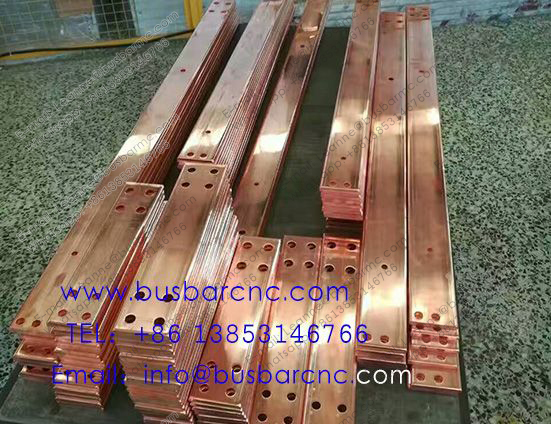

ตัด, เจาะ, เจาะมุม, ขึ้นรูปนูน (รูกลม, รูสี่เหลี่ยม, รูพิเศษและร่องประเภทต่างๆ) ให้กับบัสบาร์ทองแดง, อลูมิเน姆 ฯลฯ
คุณสมบัติหลัก:
เครื่องนี้เชี่ยวชาญในการแปรรูปบัสบาร์ทองแดงและอลูมิเนียมสำหรับระบบไฟฟ้าแรงสูงและแรงต่ำ โดยนำเสนอ
ประสิทธิภาพสูง, การใช้พลังงานต่ำ, ความแม่นยำ, ความง่ายในการใช้งาน, และการออกแบบที่ทันสมัย
เครื่องนี้มีลักษณะเฉพาะทั้งในหลักการแปรรูป, ระบบกระบอกไฮดรอลิกที่ได้รับสิทธิบัตร, และมีความสามารถในการผลิตรายวัน
ได้หลายตัน ทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับการแปรรูปบัสบาร์
ช่วยให้สามารถจับชิ้นงานบัสบาร์ยาวได้ครั้งเดียว โดยดำเนินการเจาะและตัดอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยมือ ผ่าน
ระบบเปลี่ยนจับยึดอัตโนมัติ มีชุดแม่พิมพ์แบบอินไลน์ให้เลือก: แม่พิมพ์เจาะ 7/8 จุด และแม่พิมพ์ตัด 1 จุด; และมีตัวเลือกการขึ้นรูปนูน
แม่พิมพ์ตัดเป็นแบบกรรไกรตัดเดี่ยว (single pole type hedge Scissor) ไม่มีของเสียหลังการตัด
เครื่องประกอบด้วยโต๊ะป้อนชิ้นงาน, ฐานแม่พิมพ์, ระบบลำเลียง, หน่วยควบคุมเซอร์โว, และระบบออกแบบช่วย ซึ่งให้
ประสิทธิภาพที่มั่นคงและน่าเชื่อถือ
มีอินเทอร์เฟซที่ใช้งานง่ายและระบบออกแบบการแปรรูปบัสบาร์ LT ที่พัฒนาขึ้นเอง ซึ่งช่วยให้
สามารถตรวจสอบการทำงานของโปรแกรมแบบเรียลไทม์
ฐานแม่พิมพ์ที่ทำจากเหล็กหล่อเหนียว มีความทนทานต่อการสึกหรอที่ยอดเยี่ยม มั่นใจในความ
concentricity (การมีศูนย์กลางร่วม) ของแม่พิมพ์เจาะได้ในระยะยาว
| พารามิเตอร์ | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|
| แรงกดที่กำหนด | 400KN | 600KN |
| ขนาดการแปรรูปสูงสุด | 12×160มม. | 15×200มม. |
| ช่วงการเจาะ | Φ4.3-25มม. | Φ4.3-35มม. |
| จำนวนแม่พิมพ์สูงสุด | แม่พิมพ์เจาะ 8 จุด แม่พิมพ์ตัด 1 จุด แม่พิมพ์ขึ้นรูปนูน 1 จุด | แม่พิมพ์เจาะ 7 จุด + ขึ้นรูปนูน 1 จุด แม่พิมพ์ตัด 1 จุด |
| การเคลื่อนที่ตามแนว X | 2000มม. | 2000มม. |
| ความเร็ว定位แนว X | 60ม./นาที | 75ม./นาที |
| การเคลื่อนที่ตามแนว Y | 860มม. | 960มม. |
| ความเร็ว定位แนว Y | 35ม./นาที | 35ม./นาที |
| การเคลื่อนที่ตามแนว Z | 2000มม. | 310มม. |
| ความเร็ว定位แนว Z | 35ม./นาที | 35ม./นาที |
| ความแม่นยำการเจาะ | ±0.2มม. | ±0.2มม. |
| ความแม่นยำการ定位 | 0.10/500มม. | 0.10/500มม. |
| ความเร็วการเจาะ | 100 ครั้ง/นาที | 120-150 ครั้ง/นาที |
| จำนวนแกนควบคุม | 6 แกน | 6 แกน |
| ขนาดเครื่อง (ก×ย×ส) | 10500×2750×1700มม. | 10500×2900×1800มม. |
| ส่วนประกอบ | ตัวเลือก 1 | ตัวเลือก 2 |
|---|---|---|
| มอเตอร์หลัก | Juli | ABB |
| ปั๊มไฮดรอลิก | ไฮโดรแม็กซ์ (ไต้หวัน) | อัลเบิร์ต (อเมริกัน) |
| โซลินอยด์วาล์ว | ลิแทนด์ (ไต้หวัน) | เร็กซ์โรท (เยอรมัน) |
| สลิง/สกรูนำทาง | HIWIN / TBI/PMI | HIWIN / TBI/PMI |
| ระบบเซอร์โว | เอ็กซ์ตัน | เร็กซ์โรท (เยอรมัน) |
| คอมพิวเตอร์อุตสาหกรรม | แพนเนลมาสเตอร์ (ไต้หวัน) (จอสัมผัส) | ฉีหยาง (ปักกิ่ง) |
อุปกรณ์ที่มาพร้อมเครื่อง:
p> รวมมาในชุด: แม่พิมพ์เจาะ 8 ชุด, มีดตัด 1 เล่ม, ชุดเครื่องมือบำรุงรักษา 1 ชุด, และคู่มือพร้อมใบรับรอง
